4. 動かしてみよう
書きこみかたは 2しゅるい
| ファイル（Windows / Mac） | どうなる？ | いつ 使う？ |
|---|---|---|
2_write_sram.bat / .sh |
おためし。電源を 切ると 消える | 何度も ためす とき |
3_write_flash.bat / .sh |
ずっと。電源を 切っても のこる | 完成した とき |
さいしょは おためし で やってみましょう。
LED フラッシャーを 書きこもう
- ボードを USB で つなぐ
FPGA_Tool\Windows\2_write_sram.batを ダブルクリック（Mac はbash 2_write_sram.sh）- 「おわり！ LED を 見てみよう」 と 出たら 成功
最初から 入っている hdl/minimal_cpu.fs には、LED フラッシャー の プログラムが 入っています。
ボタンを おしてみよう
| おす ボタン | LED の 動き（0.5秒ごと） |
|---|---|
| なし | 右はしが 点滅 _____○ ⇔ ______ |
| S1 | 光が 右から 左へ 流れる _____○ → ____○_ → … → ○_____ |
| S2 | 外から 内へ ○____○ → _○__○_ → __○○__ |
| S1 と S2 | 交互に 点滅 ○_○_○_ ⇔ _○_○_○ |

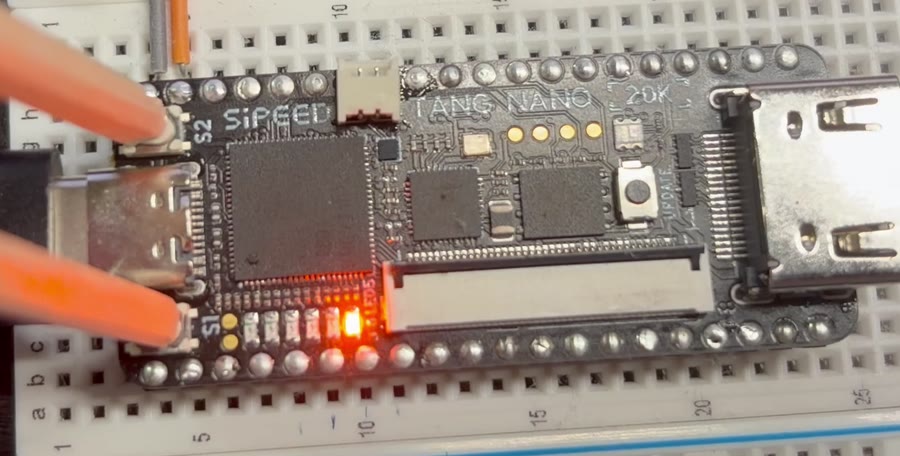

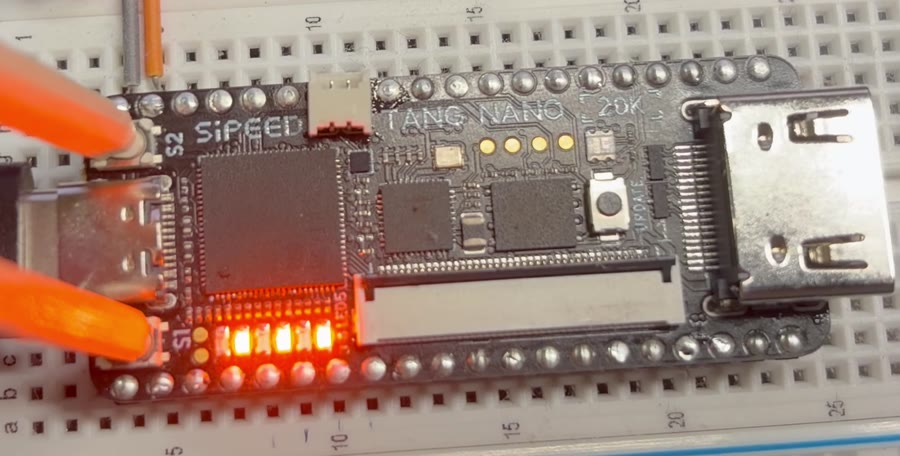

左：なにも おさない とき（右はしが 点滅） 右：S1 と S2 を いっしょに おした とき
電源を 切っても 動くように する

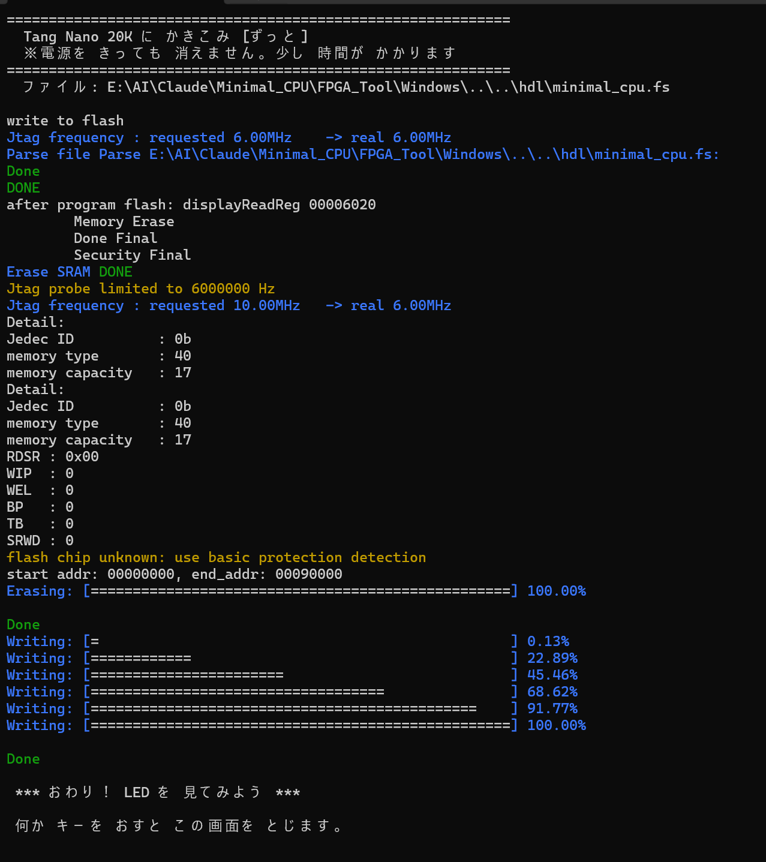

3_write_flash.bat で 書きこむと、USB を ぬいて さしなおしても 同じ プログラムが 動きます。
少し 時間が かかりますが、さいごに Done と おわり！ が 出れば OK です。
黄色い 文字で
flash chip unknownと 出ますが、問題 ありません。
自分の プログラムを 書きこむには
ボードの 中身は CPU（Verilog）＋ プログラム（program.hex） で できています。 プログラムを 変えたら、CPU と いっしょに くみたて直す（ビルドする） ひつようが あります。
- 5章 の TTA-8 ラボ で プログラムを 作り、「ボード用に保存」 を おす →
program.hexが 保存される program.hexを4_build.batの 上に ドラッグ＆ドロップ（Mac はbash 4_build.sh program.hex）- 自動で
hdl/program.hexに コピーされて、ビルドが 始まります - はじめての ときだけ、ビルド道具（OSS CAD Suite、約600MB）を ダウンロードします
- 自動で
- 「できた！」 と 出たら、
2_write_sram.batで 書きこむ
